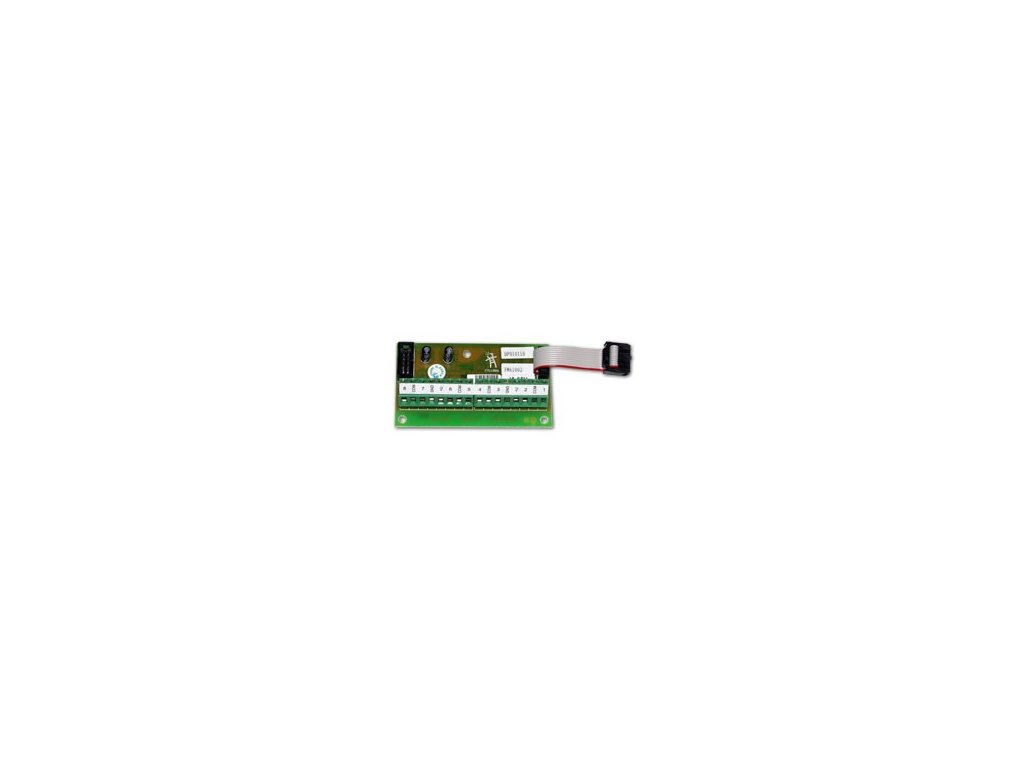

Jablotron JA-65H modul 8 drátových vstupů MAESTRO
Kód: JA-65HDetailní popis produktu
Do ústředny je možno užít až dva moduly JA-65H. Modul zapojený přímo do konektoru základní desky ústředny pak poskytuje vstupní drátové smyčky do zón č.1 až 8. Pokud instalujete druhý modul, který se zapojuje do datového konektoru K8 předchozího modulu, poskytuje drátové smyčky do zón č. 9 až 16.
Modul drátových vstupů má následující svorky:
| 1-8 | svorky smyček - sem se připojují přívody ze snímačů. Jednotlivým vstupům je možno v programovacím režimu nastavit požadovaný způsob funkce (rozpínací, vyvažovaný 10kOhmů, dvojitě vyvažovaný, vypnutý) a požadovaný způsob reakce systému |
|---|---|
| COM | čtveřice společných svorek pro uzavírání (vyvažování) vstupních smyček |
| GND | společný mínus pól napájecího zdroje; tato svorka rovněž slouží k připojení stínění přívodních kabelů |
| +U | výstup zálohovaného napájecího napětí pro snímače (celkový maximální odběr ze všech svorek +U je 0,7 A) |
Doplňkové parametry
| Kategorie: | Ústředny |
|---|---|
| Hmotnost: | 1 kg |
